Frese semisferiche con elica a 0° per Stampi
Frese per lavorazione di acciai temprati e stampi — COD.364
Materiali idonei
AcciaiAcciai INOXGhiseGrafiteL.LeggereNon ferrosiTitanioHRSAHRC < 54HRC > 54
ConsigliatoAccettabileSconsigliato
| codice | d1 | d2h6 | d3 | l1 | l2 | l3 | r |
|---|---|---|---|---|---|---|---|
| 364.010.050 | 1 | 4 | 0.95 | 50 | 1 | 3 | 0.5 |
| 364.015.052 | 1.5 | 4 | 1.45 | 52 | 2 | 5 | 0.75 |
| 364.020.057 | 2 | 6 | 1.9 | 57 | 3 | 6 | 1 |
| 364.030.057 | 3 | 6 | 2.9 | 57 | 4 | 8 | 1.5 |
| 364.030.075 | 3 | 6 | 2.9 | 75 | 4 | 8 | 1.5 |
| 364.040.057 | 4 | 6 | 3.9 | 57 | 5 | 10 | 2 |
| 364.040.075 | 4 | 6 | 3.9 | 75 | 5 | 10 | 2 |
| 364.060.057 | 6 | 6 | 5.8 | 57 | 6 | 12 | 3 |
| 364.060.075 | 6 | 6 | 5.8 | 75 | 6 | 16 | 3 |
| 364.080.063 | 8 | 8 | 7 | 63 | 8 | 16 | 4 |
| 364.080.100 | 8 | 8 | 7.7 | 100 | 8 | 25 | 4 |
| 364.100.072 | 10 | 10 | 9.6 | 72 | 10 | 20 | 5 |
| 364.100.100 | 10 | 10 | 9.6 | 100 | 10 | 30 | 5 |
| 364.120.075 | 12 | 12 | 11.5 | 75 | 12 | 25 | 6 |
| 364.120.100 | 12 | 12 | 11.5 | 100 | 12 | 35 | 6 |

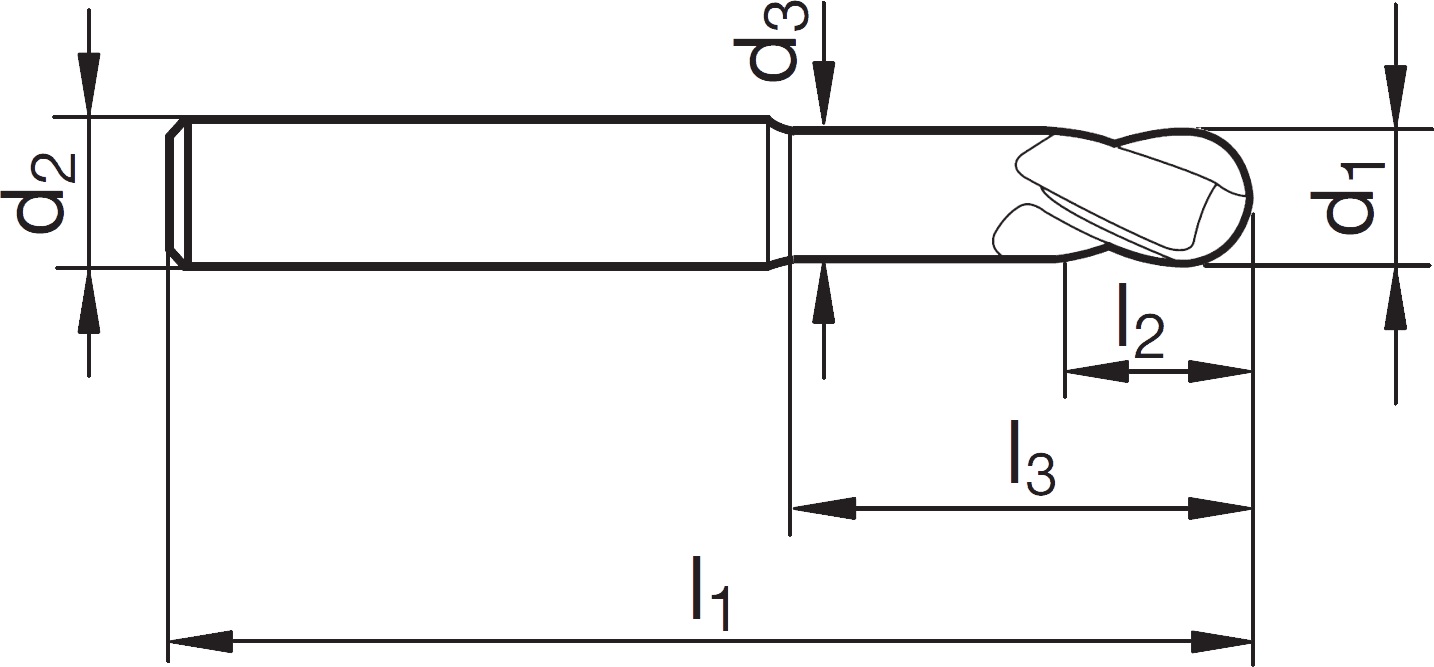

Schema tecnico
